図
図の作成
アプリを起動し、ようこそ画面から新規の「アクティビティ図」を選択します。
動作、ノード、オブジェクトノード
動作等の作成
ツールバーから追加したい要素を選択し、図の任意の場所をクリックします。
制御/オブジェクトフロー
制御/オブジェクトフローの作成
ツールバーから「制御/オブジェクトフロー」を選択し、接続したい図形から、もう一方の図形までドラッグします。
↓
制御/オブジェクトフローの設定
作成した制御/オブジェクトフローを選択し、右ペインの設定タブからプロパティを編集します。
↓
アクティビティ区画
アクティビティ区画の作成
新規に追加する場合
ツールバーから「アクティビティ区画」を選択し、図上の任意の場所をクリックします。
サブツールバーから「水平」または「垂直」が選択できます。
図にアクティビティ区画 (水平)が存在する場合

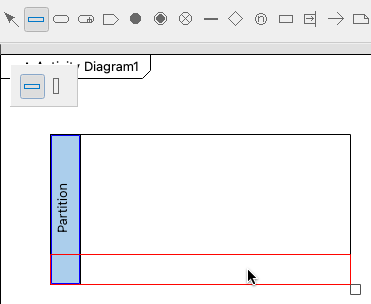

存在するアクティビティ区画上（水平）をクリックし、区画を追加します。クリックする位置によって動作が変わります。追加される位置が赤枠で表示されます。
1. [既存の区画の手前をクリックした場合]
手前に区画が挿入されます。
2. [既存の区画の中央をクリックした場合]
区画をネストして追加します。
3. [既存の区画の後ろをクリックした場合]
後ろに区画が挿入されます。
↓
アクティビティ区画のリサイズ
アクティビティ区画のヘッダまたは枠をクリックすると、該当の区画の右下にリサイズマークが表示されます。リサイズマークをドラッグすることで区画をリサイズできます。
